Конденсатоотводчик поплавковый SK-70

$Конденсатоотводчик поплавковый SK-70 в [wt_location get='region_name_prepositional']{get}[/wt_location]$

Купить конденсатоотводчик SK-70 в Москве и по России.

Скачать схему и документацию на поплавковый конденсатоотводчик SK-70

Все механические конденсатоотводчики работают за счет разницы удельного веса воды и пара. В механических конденсатоотводчиках клапан открывается и закрывается поплавком, который поднимается и опускается вместе с потоком конденсата.

Поплавковый конденсатоотводчик SK-70 предназначен для отведения конденсата посредством поплавкового механизма. Во время пуска системы, пока система не нагрелась встроенный термостатический воздушник отводит скопившийся воздух и неконденсируемые газы. Система нагревается, внутрь конденсатоотводчика попадает пар, капсула расширяется и закрывает клапан. По мере того, как конденсат заполняет корпус конденсатоотводчика, поплавок всплывает, открывая клапан и выпуская конденсат. Как только весь конденсат отводится, конденсатоотводчик наполняется паром. В это время поплавок опускается, закрывая клапан. Конструкция предусматривает постоянное наличие некоторого количества воды внутри конденсатоотводчика, образующей гидрозатвор. Это позволяет предотвратить наличие «пролетного пара».
Особенности устройства:
Корпус и крышка: Литая сталь.
Внутренние части: Нержавеющая сталь.

Соединение: Резьбовое и фланцевое.
Номинальный диаметр: DN15 (1/2” ) — DN25 (1” ).
Давление: Макс. 25 бар.
Рабочая температура: Макс. 250 ºC.

Области применения:
— Теплообменники.
— Батареи отопления.
— Емкости.
— Сушильные ролики.
— Фармацевтическая индустрия.
— Химическая промышленность.
— Пищевая промышленность.

Монтаж:
Крышка может быть отрегулирована для горизонтальной и вертикальной установки.

Конденсатоотводчик SK-70 в Москве

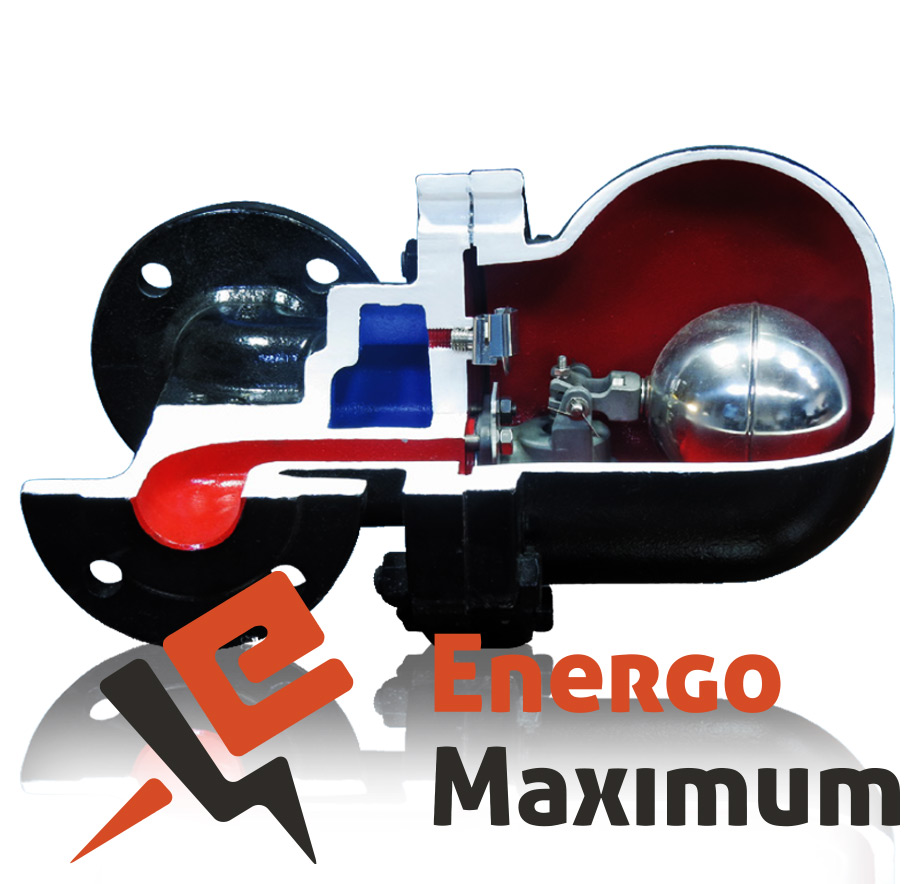

Конденсатоотводчик поплавковый SK-80

$Конденсатоотводчик поплавковый SK-80 в [wt_location get='region_name_prepositional']{get}[/wt_location]$

Купить конденсатоотводчик SK-80 в Москве и по России.

Скачать схему и документацию на поплавковый конденсатоотводчик SK-80

Монтаж конденсатоотводчика поплавкового SK-80:

Конденсатоотводчик SK-80 можно устанавливать горизонтально справа налево или наоборот. Если это не указано в листе заказа, то вариант по умолчанию — это справа налево.

Особенности устройства конденсатоотводчика поплавкового SK-80:

Корпус: ковкий чугун GGG 40.3.
Крышка: ковкий чугун GGG 40.3.
Внутренние части и поплавок: нержавеющая сталь AISI 304.
Соединение: фланцевое.
Поплавковый конденсатоотводчик SK-80 предназначен для отведения конденсата посредством поплавкового механизма. Во время пуска системы, пока система не нагрелась встроенный термостатический воздушник отводит скопившийся воздух и неконденсируемые газы. Система нагревается, внутрь конденсатоотводчика попадает пар, капсула расширяется и закрывает клапан.

По мере того, как конденсат заполняет корпус конденсатоотводчика, поплавок всплывает, открывая клапан и выпуская конденсат. Как только весь конденсат отводится, конденсатоотводчик наполняется паром. В это время поплавок опускается, закрывая клапан.

Конденсатоотводчик SK-80 в Москве

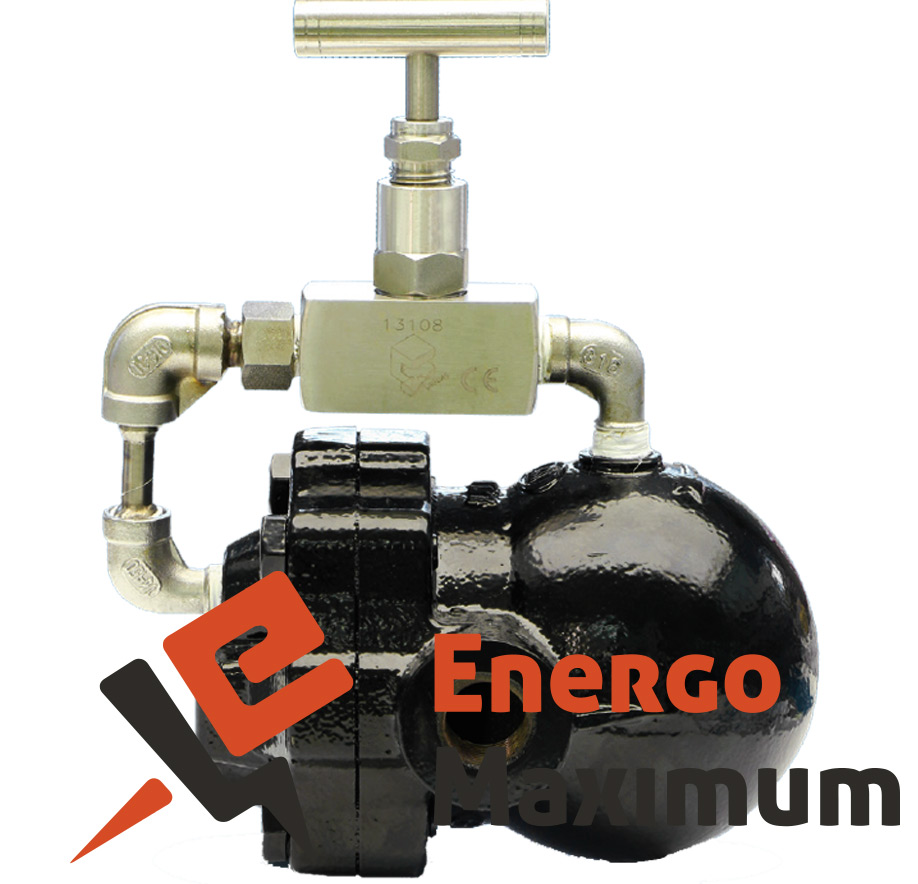

Поплавковый конденсатоотводчик с байпасом SK-51 SLR

$Конденсатоотводчик SFK-70 со свободноплавающим поплавком и выпускным отверстием в [wt_location get='region_name_prepositional']{get}[/wt_location]$

Купить конденсатоотводчик SK-51 SLR в Москве и по России.

Скачать схему и документацию на поплавковый конденсатоотводчик SK-51 SLR

Поплавковый конденсатоотводчик с байпасом SK-51 SLR

Сферы применения конденсатоотводчика с байпасом SK-51 SLR:

Вращающиеся цилиндры.
Производство гофрированного картона.
Бумажные фабрики.

Материал устройства конденсатоотводчика с байпасом SK-51 SLR:

Крышка и корпус: GGG 40.3 ковкий чугун.
Внутренние части: AISI304 нержавеющая сталь.
Соединение: резьбовое или фланцевое.
Номинальный диаметр: DN15 (1/2” ) – DN25 (1” ).
Рабочее давление: макс. 10 бар.
Рабочая температура: макс. 250 ºC.

Пар блокирует конденсатоотводчик, если попадает в него до образования конденсата. Пар сбрасывается с помощью игольчатого клапана на SK-51 SLR, а конденсат откачивается. Слив конденсата происходит посредством поплавка, а сброс воздуха осуществляется термостатической капсулой внутри корпуса. Таким образом, предотвращается возникновение гидравлического удара в трубопроводе. В то же время, если поплавок по какой-либо причине теряет свою функцию, термостатическая капсула сбрасывает и конденсат и предотвращает заполнение системы.

Конденсатоотводчик SK-51 SLR в Москве

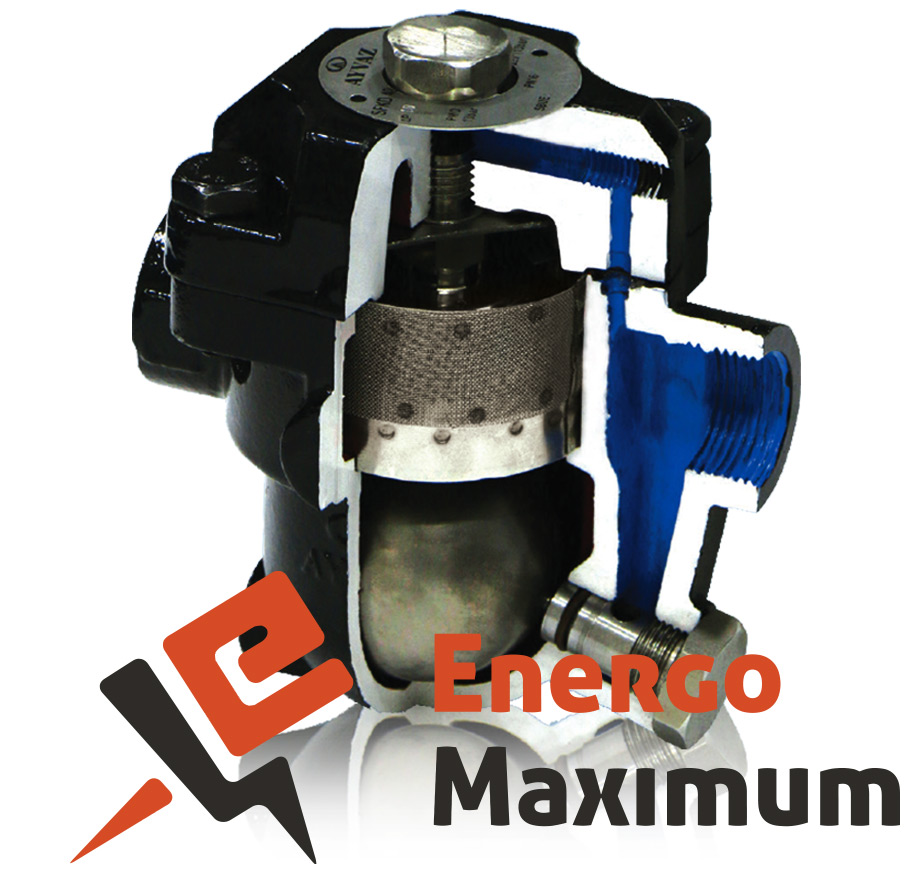

Конденсатоотводчик SFK-70 со свободноплавающим поплавком и выпускным отверстием

Купить конденсатоотводчик SFK-70 в Москве и по России.

Скачать схему и документацию на поплавковый конденсатоотводчик стальной sfk-70 аналог sfk-40/61

Конденсатоотводчик sfk-70 (аналог sfk-40/61, отличается материалом корпуса — сталь) со свободноплавающим поплавком и выпускным отверстием со стальным корпусом.

Принцип работы конденсатоотводчика sfk-70 .

Когда пар поступает в конденсатоотводчик, воздух затягивается перед паром и свободно выходит из выпускного вентиляционного отверстия. За воздухом холодный конденсат поступает в конденсатоотводчик и
позволяет свободноплавающему поплавку подниматься, что позволяет конденсату стекать через выпускное отверстие. Поскольку холодный конденсат отводится, устройство (теплообменник и т. д.) достигает своей рабочей температуры. Конденсат поступает в конденсатоотводчик с паром. Под воздействием температуры выпускное вентиляционное отверстие закрывается, предотвращая выход пара.

Характеристики конденсатоотводчика со свободноплавающим поплавком sfk-61 d/f:

Корпус и крышка : Сталь.
Внутр. части и поплавок : Сталь.
Соединенение : Резьбовое, фланцевое и под сварку.
Монтаж : Горизонтальный.
Макс. рабочее давление : 16 бар.
Макс. рабочий перепад давления : 13 бар.
Макс. рабочяя температура : 220 °C.
Макс. перепад давления : ΔP 4,5/8/10/13 бар.
В этом типе конденсатоотводчиков нет рычага. Поплавок — единственная движущаяся часть. Поплавок использующийся в этом конденсатоотводчике изготовлен из высококачественной нержавеющей стали и допуск на размеры очень низкий.

Экономические преимущества:

1 — Более низкая стоимость оборудования и установки.
2 — Компактный размер занимающий мало места.
3 — Уже имеет фильтр. Никаких дополнительных фильтров не требуется.
4 — Частота отказов очень низкая из-за того, что присутствует лишь одна движущаяся часть.
5 — Низкая стоимость обслуживания.
6 — Высокое сопротивление гидравлическим ударам благодаря отсутствию соединений и рычага.

После этого поплавок может регулироваться в зависимости от скорости потока..
Чтобы предотвратить утечку пара в конденсатоотводчике в дополнение к металлическому уплотнению, на выпускном отверстии поддерживается некоторый уровень воды.

Дополнительная байпасная линия:

Во время слива конденсата в сушильных цилиндрах, если пар блокирует конденсатоотводчик перед выпуском конденсата, байпасный клапан может открыться и обеспечить отвод пара.

Конденсатоотводчик SFK-70 в Москве

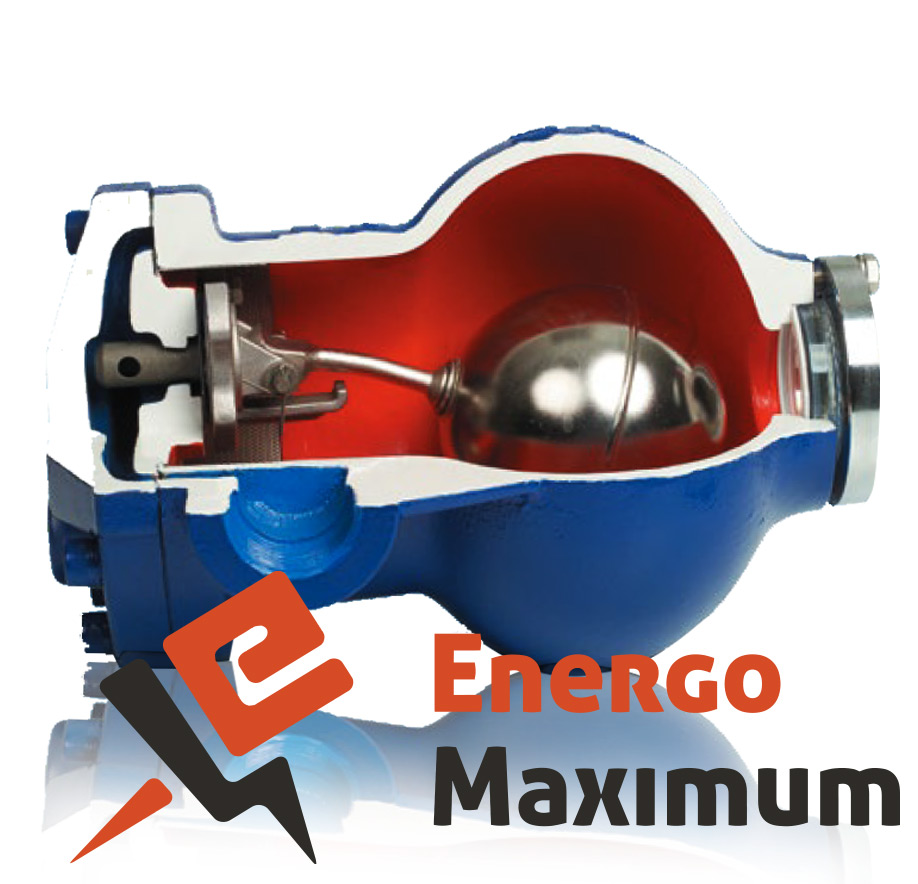

Поплавковый конденсатоотводчик со смотровым стеклом SK-55LC

$Поплавковый конденсатоотводчик со смотровым стеклом SK-55LC в [wt_location get='region_name_prepositional']{get}[/wt_location]$

Купить конденсатоотводчик SK-55LC в Москве и по России.

Скачать схему и документацию на поплавковый конденсатоотводчик sk-55lc

Поплавковый конденсатоотводчик со смотровым стеклом SK-55LC

Поплавковый конденсатоотводчик SK- 55LC предназначен для отведения конденсата посредством поплавкового механизма. Во время пуска системы, пока система не нагрелась встроенный термостатический воздушник отводит скопившийся воздух и неконденсируемые газы.

По мере прогрева системы, внутрь конденсатоотводчика попадает пар, капсула расширяется и закрывает клапан. По мере того, как конденсат заполняет корпус конденсатоотводчика, поплавок всплывает, открывая клапан и выпуская конденсат. Как только весь конденсат отводится, конденсатоотводчик наполняется паром.

В это время поплавок опускается, закрывая клапан. Конструкция предусматривает постоянное наличие некоторого количества воды внутри конденсатоотводчика, образующей гидрозатвор. Это позволяет предотвратить наличие «пролетного пара»

Важное преимущество: контроль за работой конденсатоотводчика SK-55LC может осуществляться через встроенное смотровое стекло.

Характеристики конденсатоотводчика со смотровым стеклом sk-55lc:

Корпус и крышка: GGG 40.3 Ковкий чугун.
Внутренние части и поплавок: AISI 304 Нержавеющая сталь.
Соединение: Фланцевое и резьбовое.
Монтаж: Горизонтальный/вертикальный (вход сверху).
Макс. рабочее давление: 16 бар.
Макс. давление (корпус): 25 бар.
Макс. рабочая температура: 250°C.
Макс перепад давления: 4,5-10-14 бар.

Монтаж конденсатоотводчика со смотровым стеклом sk-55lc:

Поплавковый конденсатоотводчик SK-55LC устанавливается горизонтально. Если поток идет сверху вниз, то в случае необходимости может быть выполнена вертикальная установка.

Убедитесь, что конденсатоотводчик установлен в соответствии с направлением конденсатного потока, оно указано на корпусе и отражено в технической документации. Проверьте максимальные значения давления и температуры. Если конденсат после конденсатоотводчиков отводится в атмосферу, необходимо предусмотреть меры по обеспечению безопасности. Над крышкой конденсатоотводчика должно быть, как минимум 200 мм свободного расстояния для её снятия и обслуживания конденсатоотводчика без снятия с линии.

Конденсатоотводчик SK-55LC в Москве

Поплавковый конденсатоотводчик SK-55L

$Поплавковый конденсатоотводчик SK-55L в [wt_location get='region_name_prepositional']{get}[/wt_location]$

Купить конденсатоотводчик SK-55L в Москве и по России.

Скачать схему и документацию на поплавковый конденсатоотводчик sk-55l

Поплавковый конденсатоотводчик SK- 55L предназначен для отведения конденсата посредством поплавкового механизма. Во время пуска системы, пока система не нагрелась встроенный термостатический воздушник отводит скопившийся воздух и неконденсируемые газы. По мере прогрева системы, внутрь конденсатоотводчика попадает пар, капсула расширяется и закрывает клапан. По мере того, как конденсат заполняет корпус конденсатоотводчика, поплавок всплывает, открывая клапан и выпуская конденсат. Как только весь конденсат отводится, конденсатоотводчик наполняется паром. В это время поплавок опускается, закрывая клапан. Конструкция предусматривает постоянное наличие некоторого количества воды внутри конденсатоотводчика, образующей гидрозатвор. Это позволяет предотвратить наличие «пролетного пара».

Характеристики поплавкового конденсатоотводчика sk-55l:

Корпус и крышка: GGG 40.3 ковкий чугун.
Внутренние части и поплавок: AISI 304 нержавеющая сталь.
Соединение: фланцевое и резьбовое.
Монтаж: горизонтальный/вертикальный (вход сверху).

Монтаж конденсатоотводчика sk-55l.

Поплавковый конденсатоотводчик SK-55L устанавливается горизонтально. Если поток сверху вниз то в случае необходимости может быть выполнена вертикальная установка.

Убедитесь, что конденсатоотводчик установлен в соответствии с направлением конденсатного потока, оно указано на корпусе. Если направление не указано на корпусе и не отражено в технической документации, принято считать, что направление потока – справа налево.

Проверьте максимальные значения давления и температуры. Если конденсат после конденсатоотводчиков отводится в атмосферу, необходимо предусмотреть меры по обеспечению безопасности. Над крышкой конденсатоотводчика должно быть, как минимум 200 мм свободного расстояния для её снятия и обслуживания конденсатоотводчика без снятия с линии.

Конденсатоотводчик SK-55L в Москве

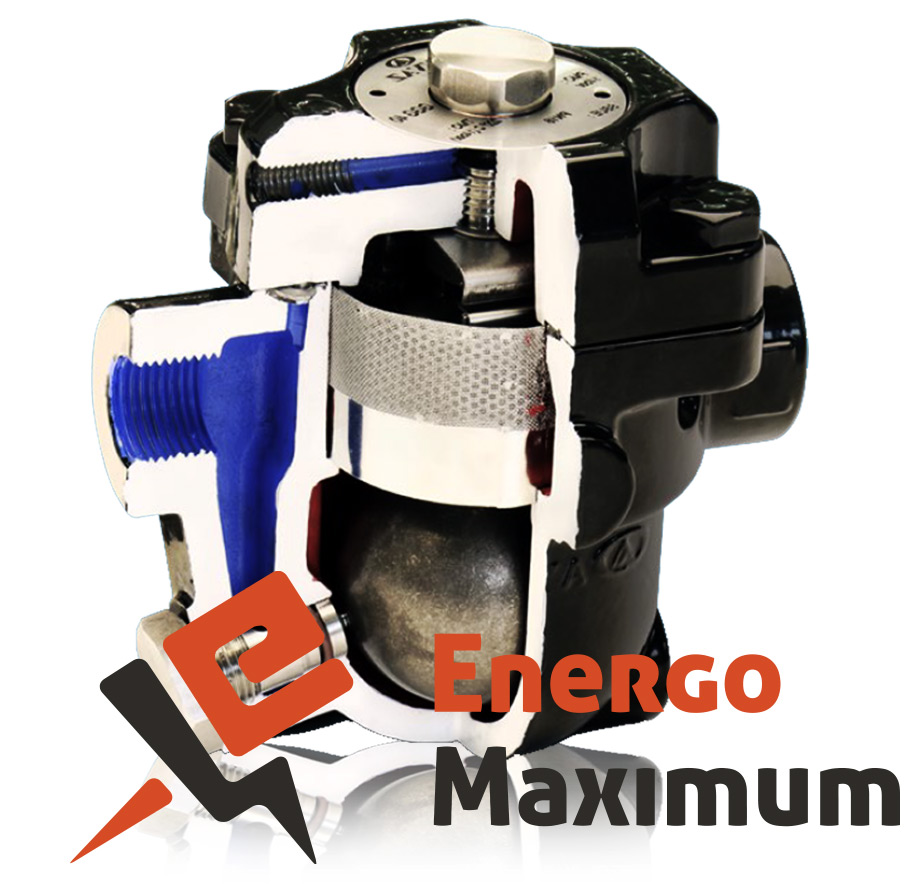

Конденсатоотводчик SFK-61 со свободноплавающим поплавком и выпускным отверстием

$Конденсатоотводчик SFK-61 со свободноплавающим поплавком и выпускным отверстием в [wt_location get='region_name_prepositional']{get}[/wt_location]$

Купить конденсатоотводчик SFK-61 в Москве и по России.

Скачать схему и документацию на поплавковый конденсатоотводчик SFK-61

Конденсатоотводчик SFK-61 со свободноплавающим поплавком и выпускным отверстием

Эксплуатация конденсатоотводчика SFK-61 (аналог SFK-61/70, отличается только материалом корпуса — нержавеющая сталь) со свободноплавающим поплавком и выпускным отверстием из нержавеющей стали.

Конденсатоотводчики этого типа не содержат рычага внутри, движущаяся часть — это сам поплавок. Поплавок изготовлен из нержавеющей стали высокого качества. Размерный допуск поплавка очень низкий.

Корпус и крышка: Нержавеющая сталь AISI 316.
Внутр. части и поплавок: Нержавеющая сталь — AISI 316Ti.
Макс. рабочее давление: 25 бар.
Макс. рабочая температура: 220 °C.
ΔP: 4.5/8/10/14 бар.
Соединение: Фланцевое и резьбовое.
Эксплуатация конденсатоотводчика SFK-61 со свободноплавающим поплавком и выпускным отверстием из нержавеющей стали.

Пока конденсатоотводчик холодный, выпускное отверстие широко открыто для непрерывной выгрузки исходного воздуха. Когда холодный конденсат попадает в конденсатоотводчик, поплавок поднимается, чтобы обеспечить отвод конденсата и воздуха из отверстия клапана.

После того, как весь исходный воздух и холодный конденсат выпущены, оборудование, подключенное к конденсатоотводчику, достигает рабочей температуры.

В этом случае количество конденсата падает, а температура повышается. Пар попадает в конденсатоотводчик вместе с конденсатом, горячий конденсат нагревает выпускное отверстие, и оно закрывается, прежде чем пар сможет выйти.

Поплавок можно регулировать в зависимости от скорости потока конденсата. Чтобы предотвратить утечку пара, выпускное отверстие всегда находится под определенным уровнем воды вместе с металлическим уплотнением.

В случаях, когда отвод конденсата осуществляется из сушильных цилиндров, для предотвращения появления паровых пробок создается байпасная линия. Её целью является отвод пара до появления конденсата.

Преимущества конденсатоотводчика:

1. Низкая стоимость монтажа и оборудования.
2. Экономия места, компактная конструкция.
3. Встроенный фильтр.
4. Однородное истирание на поверхностях.
5. Низкая вероятность отказа одной подвижной части.
6. Низкая стоимость обслуживания.
7. Сопротивление к гидравлическому удару.

Конденсатоотводчик SFK-61 в Москве

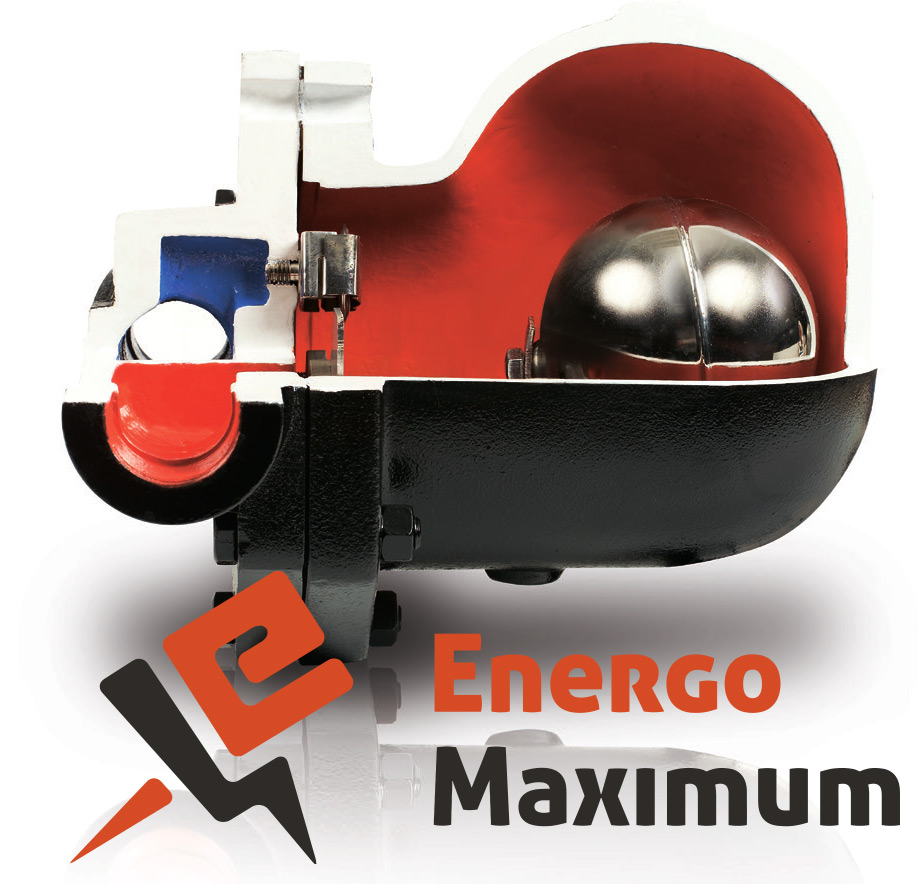

Конденсатоотводчик поплавковый механический SK-50 со встроенным воздушником

$Конденсатоотводчик поплавковый механический SK-50 со встроенным воздушником в [wt_location get='region_name_prepositional']{get}[/wt_location]$

Купить конденсатоотводчик SK-50 в Москве

Скачать схему и документацию на поплавковый конденсатоотводчик SK-50

Конденсатоотводчик поплавковый механический SK-50 со встроенным воздушником

Поплавковый конденсатоотводчик SK-50 предназначен для непрерывного отведения конденсата посредством поплавкового механизма. На него не влияют внезапные и резкие изменения давления. Это вариант предпочтителен для систем, где необходим быстрый отвод конденсата по мере его появления, где накопление конденсата неудобно. Идеально подходит для автоматических систем с контролем температуры.

Корпус и крышка конденсатоотводчика: Ковкий чугун GG-25.
Внутренние части и поплавок: Нерж. сталь AISI 304.
Присоединение конденсатоотводчика: Фланцевое и резьбовое.
Положение установки конденсатоотводчика: Горизонтальное.
Максимальное рабочее давление конденсатоотводчика: 16 бар.
Максимально допустимое давление: 25 бар.
Максимальная рабочая температура конденсатоотводчика: 250 °C.
Максимально допустимый перепад (ΔР): 4,5-10-14 бар.
Высокая пропускная способность конденсатоотводчика. Обеспечивают высокое качество теплопередачи за счет постоянного расхода по конденсату. Встроенный воздушник. Вертикальная и горизонтальная установка конденсатоотводчика.

Помимо поплавка, выполняющего слив конденсата, термостатическая капсула в корпусе отводит воздух. Таким образом, предотвращается возникновение гидравлического удара в трубопроводе. В то же время, если поплавок по какой-либо причине теряет свою функциональность, активируется термостатическая капсула, которая начинает сливать конденсат и предотвращает заполнение системы.

Конденсатоотводчик SK-50 в Москве

Конденсатоотводчик механический поплавковый SK-51 со встроенным воздушником

$Конденсатоотводчик механический поплавковый SK-51 со встроенным воздушником в [wt_location get='region_name_prepositional']{get}[/wt_location]$

Купить конденсатоотводчик SK-51 в Москве и по России.

Скачать схему и документацию на поплавковый конденсатоотводчик SK-51

Конденсатоотводчик механический поплавковый SK-51 со встроенным воздушником

Поплавковый конденсатоотводчик SK-51 предназначен для непрерывного отведения конденсата посредством поплавкового механизма. На него не влияют внезапные и резкие изменения давления. SK-51 предпочтителен для систем, где необходим быстрый отвод конденсата по мере его появления. Идеально подходит для автоматических систем с контролем температуры.

Корпус конденсатоотводчика: Ковкий чугун GG-25.
Крышка: Литая сталь GSC 25.
Внутренние части и поплавок: Нерж. сталь AISI 304.
Присоединение конденсатоотводчика: Фланцевое и резьбовое.
Положение установки: Горизонтальное/вертикальное.
Максимальное рабочее давление: 16 бар.
Максимально допустимое давление: 25 бар.
Максимальная рабочая температура: 250 °C.
Максимально допустимый перепад (ΔР): 4,5-10-14 бар.
Конденсатоотводчик механический поплавковый SK-51 со встроенным воздушником.

Монтаж конденсатоотводчика механического поплавкового SK-51 со встроенным воздушником:

SK-51 может использоваться вертикально так чтобы вход был вверху, а выход внизу.
Он также может быть установлен горизонтально справа налево или наоборот. Если в листе заказа это не указано иначе, по умолчанию будет считаться справа налево. Крышка может быть установлена в соответствии с горизонтальным или вертикальным типом установки.

Конденсатоотводчик SK-51 в Москве

Конденсатоотводчик поплавковый SK-55 со встроенным смотровым стеклом

$Конденсатоотводчик поплавковый SK-55 со встроенным смотровым стеклом в [wt_location get='region_name_prepositional']{get}[/wt_location]$

Купить конденсатоотводчик SK-55 в Москве и по России.

Скачать схему и документацию на поплавковый конденсатоотводчик SK-55

Конденсатоотводчик поплавковый SK-55 со встроенным смотровым стеклом

Поплавковый конденсатоотводчик SK-55 предназначен для отведения конденсата посредством поплавкового механизма. Во время пуска системы, встроенный термостатический воздушник отводит скопившийся воздух и неконденсируемые газы. По мере прогрева системы, внутрь конденсатоотводчика попадает пар, капсула расширяется и закрывает клапан. По мере того, как конденсат заполняет корпус конденсатоотводчика, поплавок всплывает, открывая клапан и выпуская конденсат. Как только весь конденсат отводится, конденсатоотводчик наполняется паром. В это время поплавок опускается, закрывая клапан.

Монтаж конденсатоотводчика поплавкового SK-55 со встроенным смотровым стеклом:

SK-55 может использоваться вертикально так чтобы вход был вверху, а выход внизу.
Он также может быть установлен горизонтально справа налево или наоборот. Если в листе заказа это не указано иначе, вариантом по умолчанию будет считаться справа налево.

Конденсатоотводчик SK-55 в Москве.
